در دنیای برق صنعتی و ساختمانی، نصب کنتاکتور تک فاز یکی از مهارتهای کلیدی است که میتواند ایمنی، کارایی و طول عمر تجهیزات الکتریکی را تضمین کند. کنتاکتور تک فاز به عنوان یک کلید الکترومغناطیسی، نقش مهمی در کنترل جریان برق در مدارهای خانگی و نیمهصنعتی ایفا میکند.
اگر به دنبال نحوه نصب کنتاکتور تک فاز هستید، این مقاله جامع از فروشگاه برق و صنعت کریمی، با تمرکز بر آموزش عملی و نکات ایمنی، شما را راهنمایی میکند. ما در فروشگاه برق و صنعت کریمی، انواع کنتاکتورهای تک فاز با برندهای معتبر به شما معرفی میکنیم تا بتوانید پروژه خود را با بالاترین دقت و کیفیت پیش ببرید.
کنتاکتور تک فاز چیست و چه تفاوتی با کنتاکتور سه فاز دارد؟
کنتاکتور تک فاز یک کلید الکترومغناطیسی است که برای قطع و وصل جریان در مدارهای تک فاز، معمولا با ولتاژ 220 ولت، طراحی شده است. این دستگاه از اجزایی مانند بوبین یا کویل، تیغههای قدرت و کنتاکتهای کمکی تشکیل شده است.
وقتی ولتاژ به بوبین اعمال میشود، میدان مغناطیسی ایجاد کرده و تیغهها را جذب میکند تا مدار بسته شود و جریان برق عبور کند. در آموزش برق ساختمان، این کنتاکتور به عنوان ابزاری ایمن برای کنترل تجهیزات الکتریکی شناخته میشود، زیرا بدون نیاز به تماس مستقیم دست، مدار را مدیریت میکند.
تفاوت اصلی کنتاکتور تک فاز با نوع سه فاز در ساختار و کاربرد آنهاست. کنتاکتور تک فاز برای بارهای سبکتر مانند تجهیزات خانگی مناسب است و اغلب دو یا چهار تیغه قدرت دارد، در حالی که کنتاکتور سه فاز با سه تیغه اصلی برای بارهای سنگین صنعتی و ولتاژ 380 ولت به کار میرود.
هر دو نوع از نظر قیمت مشابه هستند، اما کنتاکتور تک فاز معمولا بیصدا عمل میکند و نصب آن در تابلوهای برق ساختمان سادهتر است. اگر در حال یادگیری نصب کنتاکتور تک فاز هستید، درک این تفاوتها کمک میکند تا انتخاب درستی برای پروژههایتان داشته باشید.
در چه کاربردهایی از کنتاکتور تک فاز استفاده میشود؟
کنتاکتور تک فاز به عنوان یک عنصر کلیدی در سیستمهای الکتریکی تک فاز عمل میکند و برای کنترل بارهای الکتریکی با جریان و ولتاژ متوسط طراحی شده است. این تجهیز به دلیل قابلیت قطع و وصل مکرر جریان بدون ایجاد جرقه یا آسیب به مدار، در محیطهای مسکونی، تجاری و صنعتی کاربرد گستردهای دارد.
از جمله کاربردهای اصلی آن میتوان به موارد زیر اشاره کرد:
- کولرهای آبی
در کولرهای آبی، کنتاکتور تک فاز وظیفه کنترل موتور و پمپ را بر عهده میگیرد تا جریان اصلی از کلید سه پل عبور نکند. این کار عمر کلید را افزایش میدهد و عملکرد کولر را پایدارتر میکند.
- پمپ آب خانگی
در سیستمهای پمپاژ، پرشرسوئیچ فقط فرمان میدهد و کنتاکتور تک فاز جریان واقعی پمپ را قطع و وصل میکند. به همین دلیل با نصب کنتاکتور تک فاز برای پمپ آب، پمپ راحتتر روشن و خاموش میشود و احتمال سوختگی پرشر کاهش مییابد.
- روشنایی حیاط، محوطه و پارکینگ
وقتی تعداد لامپها زیاد است یا سیستم روشنایی با تایمر و فتوسل کنترل میشود، کنتاکتور بار اصلی را بر عهده میگیرد. این موضوع از فشار الکتریکی روی تایمر و فتوسل جلوگیری میکند و سیستم با ثبات بیشتری کار میکند.
- آبگرمکنها و هیترهای برقی پرمصرف
بار حرارتی بالا باعث داغ شدن کلیدهای معمولی میشود. کنتاکتور این جریان سنگین را بهطور ایمن مدیریت میکند تا دستگاه بدون خطر روشن و خاموش شود.
- کمپرسورهای تک فاز در یخچالها و فریزرهای صنعتی
ترموستات تنها یک فرمان کوچک صادر میکند و کنتاکتور جریان کمپرسور را کنترل میکند. این جداسازی، هم عمر کمپرسور را بیشتر میکند و هم از خرابی ترموستات جلوگیری میکند.
- دربهای برقی و جکهای پارکینگ
بردهای کنترل توان زیادی ندارند، اما موتور جک پارکینگ جریان قابل توجهی میکشد. کنتاکتور تک فاز جریان موتور را مدیریت میکند تا برد فرمان آسیب نبیند و سیستم روان کار کند.
- فنها و هواکشهای صنعتی تک فاز
برای روشن و خاموش کردن فنهای پُرتوان، کنتاکتور بهترین انتخاب است. کلیدهای معمولی زیر این بار دوام نمیآورند و سریع میسوزند.
- سیستمهای خورشیدی و اینورترهای تک فاز
در بسیاری از سیستمهای خورشیدی، کنتاکتور برای انتقال بار بین اینورتر و شبکه یا برای محافظت از بارهای حساس به کار میرود تا تجهیزات تحت فشار جریان بالا قرار نگیرند.
- تجهیزات کارگاهی تک فاز
دستگاههایی مثل کمپرسورهای سبک، ارههای رومیزی و ابزارهای صنعتی کوچک معمولا جریان بالایی میکشند. کنتاکتور کمک میکند این دستگاهها ایمن و بدون افت ولتاژ روشن و خاموش شوند.
- سیستمهای گرمایشی تک فاز مانند بخاریهای برقی
بار حرارتی بالا نیاز به یک قطع و وصل مطمئن دارد. کنتاکتور مانع داغ شدن کلیدها میشود و روند کنترل گرمایش را حرفهایتر میکند.
انتخاب کنتاکتور مناسب برای مدار تک فاز
انتخاب کنتاکتور مناسب برای مدار تک فاز زمانی درست انجام میشود که نوع بار، مقدار جریان و شرایط واقعی مدار را دقیق بشناسیم. در واقع اگر این مرحله درست انجام نشود، حتی روش نصب کنتاکتور تک فاز هم نتیجه مطلوبی نخواهد داشت و مدار در معرض داغی، نویز یا قطع و وصل ناقص قرار میگیرد. نکات زیر ستونهای اصلی یک انتخاب حرفهای هستند.
جریان نامی و توان بار
اول باید بدانیم بار تک فاز چه مقدار جریان میکشد. کنتاکتوری که کمتر از جریان واقعی باشد خیلی زود داغ میکند و اگر یک پله بالاتر انتخاب شود در زمان راهاندازی موتور یا پمپ عملکرد مطمئنی خواهد داشت.
ولتاژ بوبین
بوبین باید دقیقا با ولتاژ مدار فرمان یکسان باشد. اگر مدار فرمان ۲۲۰ ولت است، بوبین هم باید ۲۲۰ باشد. انتخاب اشتباه باعث لرزش، نویز و کاهش شدید عمر کنتاکتور میشود.
ردهبندی بار AC1 و AC3
بارهای مقاومتی مثل هیتر به کنتاکتور AC1 نیاز دارند و بارهای القایی مثل موتور و پمپ باید با کنتاکتور AC3 کنترل شوند. استفاده از رده اشتباه باعث چسبندگی و سوختن کنتاکتها میشود.
تحمل دفعات قطع و وصل
در سیستمهایی مثل پمپ و کمپرسور که سوئیچینگ زیادی دارند، باید کنتاکتوری انتخاب شود که برای کارکرد سنگین طراحی شده باشد. مدلهای سبک در این شرایط خیلی سریع مستهلک میشوند.
شرایط محیطی
دمای بالا، رطوبت یا گرد و غبار میتواند بوبین و کنتاکتها را تحت فشار قرار دهد. اگر تابلو بسته یا محیط گرم است، باید مدلی با تحمل حرارتی بیشتر انتخاب شود.
تعداد پلها و نیاز به کنتاکت کمکی
برای مدارهای تک فاز معمولا یک یا دو پل کافی است، اما اگر مدار فرمان نیاز به فیدبک یا قفل الکتریکی داشته باشد، باید کنتاکتور دارای کنتاکت کمکی NO یا NC باشد.
کیفیت ساخت و برند معتبر
کنتاکتورهای استاندارد با طراحی مطابق IEC پایداری بیشتری دارند و در برابر جریانهای لحظهای مقاومتر هستند. نمونههای بیکیفیت معمولا لرزش بوبین و چسبندگی کنتاکتها را خیلی زود نشان میدهند.
ابزار و تجهیزات مورد نیاز برای نصب کنتاکتور تک فاز
تفاوتی ندارد که به دنبال نصب کنتاکتور تک فاز jbh هستید و یا اشنایدر، برای نصب کنتاکتور تک فاز باید ابزارهایی در اختیار داشته باشیم که هم ایمنی کار را تضمین کنند و هم اتصالها تمیز و بدون خطا انجام شوند. نبود حتی یکی از این ابزارها میتواند باعث شلبستن ترمینالها، داغی سیمها یا خطای در مدار فرمان شود. از جمله این تجهیزات میتوان به موارد زیر اشاره کرد:
- پیچگوشتی عایق
- پیچگوشتی یا آچار تورک
- مولتیمتر
- سیملختکن
- سیمچین
- انبردست
- سرسیم و انبر پرس
- نوار عایق
- بست کابل
- دستکش عایق
- عینک ایمنی
- کابل استاندارد با سطح مقطع مناسب
نقشه اتصال کنتاکتور تک فاز در مدار ساده
در یک مدار تک فاز، اتصال کنتاکتور به صورت سه بخش مستقل انجام میشود. هدف این ساختار این است که جریان اصلی فقط از مسیر قدرت عبور کند و بخش فرمان جریان بسیار کمتری را کنترل کند تا هم ایمنی بیشتر شود و هم تجهیزات فرمان آسیب نبینند.
ورودی قدرت
در ورودی مدار، فاز از منبع برق به ترمینال ورودی کنتاکتور متصل میشود. این بخش مسیر عبور جریان اصلی است و باید با کابل مناسب و اتصال محکم اجرا شود. نول معمولا مستقیم به بار میرود؛ مگر در کاربردهایی که نیاز به قطع هر دو قطب وجود دارد.
خروجی قدرت
از ترمینال خروجی، فاز به سمت بار هدایت میشود. هر بار که بوبین فعال شود، این مسیر بسته و بار تغذیه میشود. در این بخش کیفیت اتصال بسیار مهم است، چون شل بودن پیچها باعث داغی، جرقه و کاهش عمر کنتاکتور میشود.
مدار فرمان بوبین A1 و A2
بوبین کنتاکتور بخش فرمان را تشکیل میدهد. یک سر بوبین به خط فرمان متصل میشود و سر دیگر به نول برمیگردد. با فعال شدن فرمان، میدان مغناطیسی بوبین باعث بسته شدن کنتاکتهای قدرت میشود. جریان مدار فرمان بسیار کم است، اما انتخاب ولتاژ صحیح بوبین برای عملکرد پایدار کاملا ضروری است.
مراحل نصب کنتاکتور تک فاز به صورت گامبهگام
طریقه نصب کنتاکتور تک فاز زمانی بدون دردسر انجام میشود که مراحل را بهصورت منظم و دقیق اجرا کنیم. هدف این است که مسیر قدرت و مسیر فرمان بدون خطا بسته شوند و اتصالها کاملا ایمن و استاندارد باشند. مراحل زیر استانداردترین روش اجرای این کار را نشان میدهند.
قطع کامل برق
قبل از هرکاری باید برق ورودی تابلو یا مدار از منبع اصلی قطع شود. این کار احتمال برقگرفتگی و اتصال کوتاه را از بین میبرد و شرایط ایمنی برای شروع نصب فراهم میکند.
بررسی کنتاکتور، بوبین و ظرفیت جریان
قبل از نصب باید مشخص شود کنتاکتور از نظر آمپر، ولتاژ بوبین و ردهبندی بار (AC1 یا AC3) با مصرفکننده سازگار است. بررسی این موارد باعث میشود مدار در آینده دچار داغی یا چسبندگی کنتاکتها نشود.
اتصال ورودی به ترمینال قدرت
فاز ورودی از منبع برق به ترمینال ورودی کنتاکتور متصل میشود. این اتصال باید با کابل مناسب انجام شود و پیچها به اندازه لازم سفت شوند تا در بارهای بالا داغ نکند یا جرقه نزند.
اتصال خروجی به مصرفکننده
از ترمینال خروجی کنتاکتور، فاز به بار یا دستگاه موردنظر منتقل میشود. این قسمت همان مسیر اصلی عبور جریان است و باید با دقت کامل بسته شود تا مدار تحت بار پایدار بماند.
سیمکشی مدار فرمان بوبین A1 و A2
بوبین نقش فرمان را ایفا میکند. یک سر بوبین به خط فرمان مانند کلید، شاسی یا فتوسل متصل میشود و سر دیگر آن به نول وصل میشود. با فعال شدن فرمان، بوبین عمل میکند و کنتاکتهای قدرت بسته میشوند.
مرتبسازی، عایقکاری و بررسی نهایی اتصالات
پس از پایان سیمکشی باید کابلها با بست و نوار عایق منظم شوند. سپس تمام پیچها، اتصالات و جهت سیمکشی دوباره بررسی میشود تا هیچ نقطهضعفی باقی نماند.

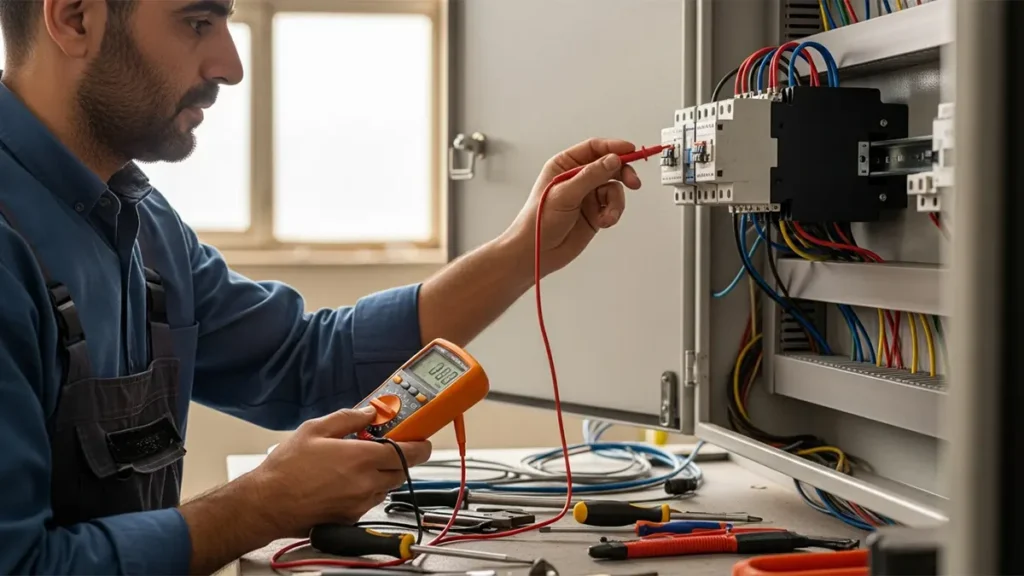

تست عملکرد مدار
در آخر، برق وصل میشود و مدار با یکبار روشنکردن آزمایشی تست میشود. در این مرحله باید بررسی شود بوبین درست عمل میکند، صدای غیرعادی وجود ندارد و بار بدون افت ولتاژ راهاندازی میشود.
نکات ایمنی در نصب کنتاکتور تک فاز
در زمان نصب کنتاکتور تک فاز رعایت اصول ایمنی فقط یک توصیه نیست؛ یک ضرورت است. جریانهای لحظهای بالا، قوس الکتریکی و اشتباههای کوچک در سیمکشی میتوانند به سوختن مدار یا حتی حادثه جدی منجر شوند. به همین دلیل باید مراحل نصب در محیط کاملا ایمن و با رعایت استانداردهای برق انجام شود. نکات ایمنی نصب کنتاکتور تک فاز عبارت است از:
- قطع کامل برق و قفلکردن منبع تغذیه قبل از شروع کار (Lockout/Tagout).
- استفاده از ابزار عایقدار مانند پیچگوشتی و انبردست استاندارد.
- بررسی ولتاژ بوبین و تطابق آن با مدار فرمان قبل از سیمکشی.
- استفاده از کابل با سطح مقطع مناسب و سفت کردن صحیح ترمینالها.
- جلوگیری از ورود گردوغبار و رطوبت به داخل تابلو یا اطراف کنتاکتور.
- رعایت تهویه و دمای مناسب در محل نصب تا بوبین و کنتاکتها داغ نکنند.
- جلوگیری از تماس بدن با قسمتهای فلزی هنگام تست اولیه مدار.
- استفاده از دستکش عایق و عینک ایمنی در هنگام کار روی تابلو برق.
- جداسازی مسیر فرمان و قدرت برای جلوگیری از اتصال یا نویز الکتریکی.
- تست عملکرد مدار بعد از نصب با بار کم و بررسی صدا، لرزش یا بوی غیرعادی.
خطاهای رایج در سیمکشی کنتاکتور تک فاز و عیبیابی آنها
در راهنمای نصب کنتاکتور تک فاز، اشتباههای کوچک میتوانند به داغ شدن سیمها، نویز بوبین یا حتی سوختن کامل کنتاکتور منجر شوند. شناخت خطاهای رایج و روش تشخیص آنها باعث میشود مدار با پایداری بیشتری کار کند و هزینههای تعمیر و تعویض کاهش پیدا کند.
اتصال شل در ترمینالهای قدرت
شل بودن پیچهای ورودی یا خروجی باعث ایجاد حرارت و جرقه در مسیر قدرت میشود. نشانههای آن تغییر رنگ عایق، بوی سوختگی یا صدای ریز هنگام عبور جریان است. با سفتکردن ترمینالها با گشتاور کافی مشکل برطرف میشود.
انتخاب اشتباه ولتاژ بوبین
وقتی ولتاژ مدار فرمان با ولتاژ بوبین یکسان نباشد، بوبین یا عمل نمیکند یا با لرزش و صدای غیرعادی کار میکند. اندازهگیری ولتاژ روی A1 و A2 سادهترین روش تشخیص است و راهحل، استفاده از بوبین همولتاژ با فرمان است.
سیمکشی نادرست مسیر فرمان
جابهجایی A1 و A2 یا عبور ندادن فرمان از شاسیها باعث قطعووصل ناقص یا عملکرد تصادفی کنتاکتور میشود. تشخیص این خطا با دنبالکردن مسیر سیمکشی و تست مرحلهای فرمان انجام میشود.
استفاده از کابل با سطح مقطع نامناسب
کابلهای ضعیف زیر بار داغ میشوند و باعث افت ولتاژ یا عملکرد ناقص بار میشوند. بررسی جریان بار و تطبیق آن با سطح مقطع استاندارد، سادهترین روش عیبیابی است.
اشتباه در بستن ورودی و خروجی
برخی اوقات فاز ورودی و خروجی در جای اشتباه بسته میشود. گرچه کنتاکتور همچنان عمل میکند، اما در مدارهایی که حفاظت یا کنترل خارجی دارند اختلال ایجاد میشود. بررسی دقیق شماره ترمینالها مشکل را پیدا میکند.
عدم توجه به نوع بار (AC1 یا AC3)
بستن موتور یا پمپ روی کنتاکتور مخصوص AC1 باعث سوختن یا چسبیدن سریع کنتاکتها میشود. تغییر رنگ یا فرسودگی سریع کنتاکتها اولین نشانه این خطا است.
مشکل در اتصال نول مدار فرمان
قطع بودن نول یا اتصال اشتباه آن باعث میشود بوبین اصلا عمل نکند یا عملکرد ناپایدار داشته باشد. اندازهگیری ولتاژ بین نول و نقاط فرمان سریعترین روش تشخیص است.
تفاوت نصب کنتاکتور تک فاز در مدار دستی و اتوماتیک
در مدارهای دستی، کنترل کنتاکتور کاملا به کاربر وابسته است. فرمان قطع و وصل از طریق یک کلید یا شاسی ساده ارسال میشود و مسیر فرمان ساختار بسیار سادهای دارد. این نوع سیمکشی بیشتر برای کاربردهای سبک و کمتردد به کار میرود، چون تعداد دفعات قطع و وصل کم است و استهلاک بوبین و کنتاکتها پایینتر باقی میماند.
در مدارهای اتوماتیک، کنتاکتور فرمان خود را از تجهیزات کنترلی مانند پرشرسوئیچ، تایمر، ترموستات یا فتوسل دریافت میکند. به همین دلیل مسیر فرمان پیچیدهتر است و شامل سنسورها، مدارهای حفاظتی و منطق کنترلی میشود.
مهمتر از آن، در حالت اتوماتیک کنتاکتور بهطور مکرر قطع و وصل میکند و تحت بار کاری بیشتری قرار میگیرد؛ بنابراین باید از نظر ردهبندی بار، کیفیت بوبین و دوام مکانیکی دقیقتر انتخاب شود. این نوع مدار برای پمپها، روشنایی هوشمند و سیستمهای حساس مناسبتر است و عملکرد پایدارتر و قابلاعتمادتری ارائه میدهد.
سوالات متداول
کنتاکتور تک فاز دقیقا چه وظیفهای در مدار دارد؟
کنتاکتور تک فاز وظیفه قطع و وصل جریان اصلی بار را برعهده دارد و این کار را با فرمانی کمجریان و ایمن انجام میدهد تا مدار تحت فشار قرار نگیرد.
آیا میتوان فاز و نول را هر دو از کنتاکتور تک فاز عبور داد؟
بله، اگر نیاز به قطع کامل مدار باشد میتوان از کنتاکتور تک فاز دوپل استفاده کرد، اما در بیشتر نصبهای خانگی فقط فاز قطع و وصل میشود.
بوبین کنتاکتور تک فاز باید چه ولتاژی باشد؟
بوبین کنتاکتور تک فاز باید با ولتاژ مدار فرمان یکسان باشد؛ در برق ساختمان معمولا بوبین ۲۲۰ ولت استفاده میشود.
چرا کنتاکتور تک فاز صدا یا لرزش ایجاد میکند؟
این مشکل بیشتر به دلیل ولتاژ نامناسب بوبین، اتصالات شل یا فرسودگی هسته کنتاکتور تک فاز رخ میدهد.
برای پمپ آب از چه نوع کنتاکتور تک فاز باید استفاده کرد؟
برای پمپ یا موتورهای تک فاز باید کنتاکتور تک فاز با ردهبندی AC3 انتخاب شود تا کنتاکتها زیر بار لحظهای موتور دچار چسبندگی نشوند.
