بیمتال یکی از اجزای حیاتی در تابلو برق و مدارهای قدرت است که وظیفه دارد از موتور و تجهیزات در برابر اضافهبار محافظت کند. با این حال، مانند هر قطعه الکترومکانیکی دیگری، خرابی بیمتال نیز اتفاقی اجتنابناپذیر است و در صورت بیتوجهی میتواند باعث سوختن موتور، آسیب به تجهیزات و حتی آتشسوزی شود.
شناخت علائم خرابی بیمتال و واکنش بهموقع در برابر آن، یکی از مهمترین مهارتهای نگهداری و تعمیرات در سیستمهای برق صنعتی محسوب میشود. در این مقاله، تمام نشانهها، دلایل، روشهای تست و راهکارهای پیشگیری از مشکلات رایج بیمتال این قطعه کلیدی را بهصورت تخصصی بررسی میکنیم.

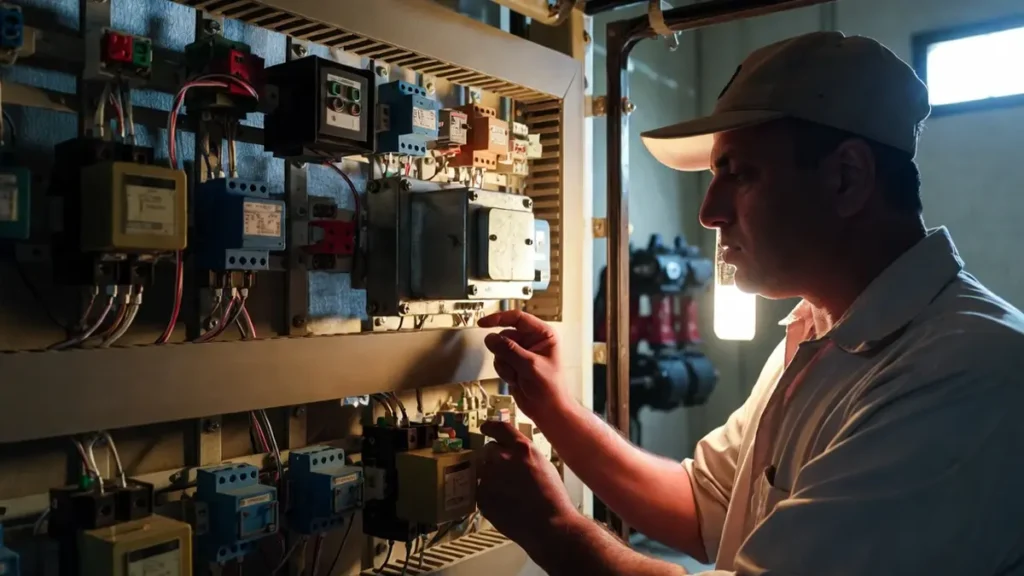

مهمترین علائم خرابی بیمتال در تابلو برق چیست؟
اصلیترین علائم خرابی بیمتال معمولا در عملکرد غیر عادی آن دیده میشود؛ یعنی زمانی که مدار یا موتور در شرایط عادی کار میکند اما بیمتال بدون دلیل مشخص مدار را قطع میکند، یا برعکس، در زمان اضافهبار واکنشی نشان نمیدهد. این وضعیت میتواند منجر به آسیب شدید سیمپیچها یا افزایش حرارت در مدار شود.
از دیگر نشانهها میتوان به موارد زیر اشاره کرد:
- فعال نشدن بیمتال هنگام افزایش جریان
- تریپ ناگهانی بدون وجود بار اضافه
- روشننشدن موتور پس از ریست کردن بیمتال
- بالا رفتن بیش از حد دمای بدنه
تداوم این نشانهها بیانگر خرابی مکانیزم داخلی یا بخش حرارتی بیمتال است و نیاز به تست خرابی بیمتال فوری دارد.
علائم خرابی بی متال در حالت اضافه بار (قطع نکردن یا دیر قطع کردن مدار)
در حالت اضافهبار، بیمتال باید جریان را قطع کند تا از سوختن سیمپیچ موتور جلوگیری شود. یکی از مهمترین نشانههای خرابی بی متال در این وضعیت، عدم عملکرد در زمان مناسب است. اگر بیمتال در جریان بیش از حد دیر عمل کند یا اصلا مدار را قطع نکند، احتمالا صفحه دو فلزی داخلی یا مکانیزم تریپ آن از تنظیم خارج شده یا آسیب دیده است.
در این شرایط، موتور ممکن است داغ شود یا حتی بسوزد. معمولا دلیل این نوع خرابی، گرفتگی کنتاکتها، فرسودگی فنر بازگرداننده یا استفاده طولانیمدت در محیط با دمای بالا است. این نوع خرابی بیمتال باید جدی گرفته شود، زیرا مستقیما با ایمنی سیستم ارتباط دارد.
نشانههای خرابی بیمتال در حالت کار عادی (قطع و وصل بیمورد، تریپ ناگهانی)
گاهی اوقات بیمتال در شرایط کاملا نرمال کاری، بدون وجود اضافهبار، مدار را قطع میکند. این مشکل رایج بیمتال معمولا به علت انحراف در کالیبراسیون یا وجود رطوبت در محیط رخ میدهد. یکی از علائم خرابی بیمتال در این حالت، قطع و وصل متناوب (Trip and Reset) است که باعث اختلال در عملکرد تجهیزات میشود.
اگر بیمتال بیش از حد حساس شده باشد، جریانهای گذرای لحظهای (مثل استارت موتور) را به اشتباه اضافهبار تشخیص میدهد. در نتیجه، رله حرارتی بهصورت بیمورد مدار را قطع میکند. برای رفع این مشکل باید تنظیم جریان نامی (Ir) دوباره انجام شود یا بیمتال تعویض گردد.
نشانههای ظاهری خرابی بیمتال (تغییر رنگ، داغ شدن بیش از حد، سوختگی ترمینالها)
علاوه بر رفتار الکتریکی، گاهی علائم خرابی بیمتال بهصورت فیزیکی قابل مشاهدهاند. تغییر رنگ بدنه از سفید به قهوهای یا سیاه، بوی سوختگی، ذوبشدن پلاستیک اطراف پیچهای ترمینال و داغ شدن شدید سطح از نشانههای بارز خرابی رله بیمتال است.
این موارد معمولا نشاندهنده جریان بیش از حد، اتصالات شل، یا اکسیدشدگی کنتاکتها هستند. چنین تغییراتی علاوه بر کاهش عمر بیمتال، میتواند باعث انتقال حرارت به سایر اجزای تابلو برق و آسیب به کنتاکتور شود. در این وضعیت، استفاده از دستگاه تا زمان بررسی و تعویض قطعه توصیه نمیشود.
عوامل اصلی خراب شدن بیمتال (جریان اضافی، اتصالات شل، شرایط محیطی نامناسب)
خرابی بیمتال معمولا نتیجه یک عامل واحد نیست بلکه ترکیبی از چند شرایط است. برخی از مهمترین عوامل عبارتند از:
- جریان اضافی یا تنظیم نادرست جریان نامی: باعث میشود بیمتال دائم در آستانه عملکرد باقی بماند و به مرور ضعیف شود.
- اتصالات شل یا لرزش در تابلو برق: موجب داغ شدن بیش از حد در محل اتصال و تغییر خواص حرارتی صفحه دو فلزی میشود.
- شرایط محیطی نامناسب: دمای زیاد، رطوبت یا گرد و غبار از دلایل شایع خرابی بیمتال در تابلوهای صنعتی هستند.
- کیفیت پایین قطعه یا نصب غیر اصولی: در پروژههایی که از رلههای بیکیفیت استفاده میشود، احتمال بروز خطا و خرابی بسیار بالاتر است.
روشهای تست بیمتال خراب با مولتیمتر و دکمه تست
برای اطمینان از سلامت بیمتال، نحوه تشخیص خرابی بی متال به دو صورت زیر است:
تست دستی با دکمه TEST: اکثر بیمتالها دارای دکمه تست هستند که با فشردن آن، عمل تریپ شبیهسازی میشود. اگر مدار قطع نشود، یکی از نشانههای خرابی بی متال است.
تست الکتریکی با مولتیمتر: ابتدا مدار را قطع کنید. سپس با مولتیمتر در حالت بیزر، پیوستگی کنتاکتهای 95-96 و 97-98 را بررسی کنید. در حالت عادی باید مسیر بسته باشد و با فشار دادن دکمه تست قطع شود. اگر تغییری مشاهده نشود، مکانیزم داخلی از کار افتاده است.
تستهای منظم بیمتال در برنامه نگهداری پیشگیرانه، احتمال خرابی بیمتال ناگهانی را بهطور چشمگیری کاهش میدهد.
چه زمانی میتوان بیمتال را سرویس کرد و چه زمانی باید تعویض شود؟
در برخی موارد، بیمتال را میتوان تمیز یا مجددا تنظیم کرد؛ اما اگر علائم خرابی شامل تغییر رنگ، ذوب پلاستیک، یا اختلال در عملکرد کنتاکتها باشد، تعویض فوری ضروری است.
سرویس بیمتال تنها زمانی موثر است که مشکل ناشی از آلودگی یا سفتنبودن ترمینالها باشد. در غیر این صورت، ادامه کار با قطعه معیوب خطرناک است. اگر تست با مولتیمتر یا دکمه تست نشان دهد که خرابی بیمتال عملکرد ایمنی مدار را مختل کرده، بهترین اقدام تعویض کامل آن است تا از آسیبهای بعدی به موتور جلوگیری شود.
راهکارهای جلوگیری از خرابی زودرس بیمتال در طراحی و نگهداری تابلو برق
برای افزایش طول عمر بیمتال و جلوگیری از خرابی زودرس آن، باید چند نکته کلیدی را رعایت کرد:
- انتخاب بیمتال متناسب با جریان نامی موتور و شرایط کاری
- نصب صحیح و محکم ترمینالها برای جلوگیری از داغشدن موضعی
- استفاده از فن یا تهویه در تابلو برای حفظ دمای محیط در محدوده استاندارد
- انجام تست دورهای عملکرد با دکمه تست یا مولتیمتر
- ثبت دادههای عملکرد و تعویض بیمتالهای قدیمی قبل از بروز علائم خرابی بیمتال
این اقدامات ساده، هزینه تعمیرات سنگین و توقف تولید را بهطور قابل توجهی کاهش میدهد.
جمعبندی پایانی
خرابی بیمتال یکی از مهمترین دلایل قطع ناگهانی یا سوختن موتورهای الکتریکی در تابلوهای برق صنعتی است. تشخیص بهموقع علائم خرابی بیمتال (از قطع نکردن در اضافهبار تا تغییر رنگ بدنه) نقش حیاتی در ایمنی و بهرهوری تجهیزات دارد.
با اجرای تستهای منظم، تنظیم صحیح جریان نامی و رعایت اصول نگهداری، میتوان عمر مفید این قطعه را چند برابر افزایش داد. آگاهی از نشانههای خرابی بی متال و نحوه تست آن با مولتیمتر یا دکمه تست، به تکنسینها کمک میکند تا قبل از وقوع خسارت، عیب را برطرف کنند و از عملکرد پایدار مدار اطمینان یابند.
