در سیستمهای برق صنعتی، برقراری اتصال مطمئن بین کابلها و تجهیزات الکتریکی نقشی حیاتی دارد. کوچکترین نقص در این اتصال میتواند باعث افزایش مقاومت الکتریکی، داغشدن محل تماس و در نهایت سوختن کابل یا تجهیزات شود. به همین دلیل در ساخت تابلو برقها، پستهای فشار قوی، سیستمهای توزیع و حتی پروژههای ساختمانی، از قطعاتی به نام کابلشو استفاده میشود.
در میان انواع کابلشوها، مدلهای ترکیبی یا دو فلزی (بیمتال و فول بیمتال) جایگاه ویژهای دارند. در این مقاله بهصورت دقیق بررسی میکنیم کابلشو فول بی متال چیست، چگونه ساخته میشود، چه تفاوتی با مدلهای معمولی دارد و هنگام خرید یا نصب آن باید به چه نکاتی توجه کرد.

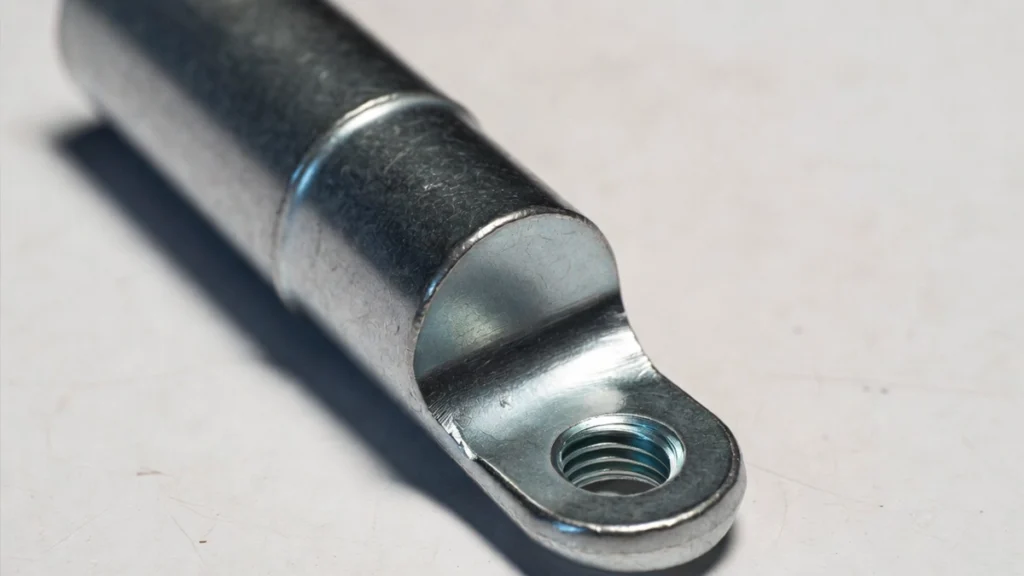

کابلشو فول بی متال چیست و چه تفاوتی با کابلشو بی متال دارد؟
برای شروع باید بدانیم کابلشو بیمتال چیست. این نوع کابلشو از ترکیب دو فلز مختلف، معمولا مس و آلومینیوم، ساخته میشود تا بتواند ارتباط بین کابلهای آلومینیومی و شینههای مسی را بدون بروز خوردگی برقرار کند. وقتی دو فلز متفاوت (مثلا مس و آلومینیوم) مستقیما به هم متصل شوند، واکنش الکتروشیمیایی میان آنها رخ میدهد که به آن خوردگی گالوانیکی میگویند.
این پدیده در طول زمان باعث افزایش مقاومت اتصال، گرمشدن بیش از حد و حتی ذوبشدن محل تماس میشود. کابلشو بیمتال با ترکیب دو فلز بهصورت کنترلشده این مشکل را برطرف میکند.
اما کابلشو فول بی متال چیست؟ در این نوع کابلشو، بهجای استفاده از آلومینیوم، از فولاد یا آلیاژهای فولادی مقاوم استفاده میشود. این تغییر باعث افزایش چشمگیر مقاومت مکانیکی و حرارتی کابلشو میشود. بهعبارتی، فول بیمتال نوع تقویتشدهی کابلشو بیمتال است که علاوه بر جلوگیری از خوردگی، توان تحمل جریانهای بالا، شوک مکانیکی و حرارت زیاد را نیز دارد.
تفاوت کلیدی این دو نوع کابلشو در جنس بخش دوم (سمت اتصال به شینه) است؛ در کابلشو بیمتال از آلومینیوم استفاده میشود، در حالی که در مدل فول بیمتال، فلز پایه فولاد یا فولاد-نیکل است که استحکام بسیار بالاتری دارد. به همین دلیل در برخی منابع از آن به عنوان کابلشو فولادی بی متال نیز یاد میشود.
از دید کاربردی، کابلشو فول بی متال در محیطهای با ارتعاش زیاد، تابلو برقهای فشار متوسط، صنایع نفت و گاز و کارگاههایی که حرارت یا جریان بالا دارند، گزینهای ایدهآل محسوب میشود. همچنین در مقایسه با کابلشوهای مسی ساده، تفاوت کابلشو بیمتال و مسی در این است که نوع بیمتال مانع از خوردگی بین دو فلز ناهمجنس میشود، در حالی که کابلشو تماممسی چنین قابلیتی ندارد.
ساختمان کابلشو فول بی متال و جنس فلزهای به کار رفته در آن
ساختار داخلی کابلشو فول بی متال بر اساس اصل انتقال الکتریکی با حداقل مقاومت طراحی شده است. این کابلشو معمولا از دو بخش اصلی تشکیل میشود:
- بخش مسی (Copper barrel):
این قسمت در سمت کابل قرار میگیرد و معمولا از مس خالص با خلوص بالای ۹۹٫۹ درصد ساخته میشود. وظیفه آن هدایت موثر جریان و ایجاد اتصال فشرده با رشتههای کابل است.
- بخش فولادی یا آلیاژی (Steel pad):
قسمت انتهایی یا پد اتصال از فولاد ضد زنگ یا فولاد با پوشش نیکل ساخته میشود. این بخش مستقیما به شینه یا باسبار تابلو متصل میشود و تحمل فشار مکانیکی بالا و مقاومت در برابر حرارت را تضمین میکند.
اتصال بین دو فلز با روش جوش انفجاری (Explosion Welding) یا اصطکاکی (Friction Welding) انجام میشود تا پیوندی مولکولی و بدون شکاف بین مس و فولاد شکل گیرد. در نتیجه، در محل اتصال هیچ افزایش مقاومتی ایجاد نمیشود و انتقال جریان کاملا یکنواخت است.
سطح بیرونی کابلشو معمولا آبکاری قلع (Tin-Plated) میشود تا در برابر اکسیداسیون، رطوبت و تغییرات دمایی مقاوم بماند. این ویژگیها موجب میشوند کابلشو فول بی متال بتواند در شرایط محیطی بسیار سخت، مانند نیروگاهها یا پالایشگاهها، عملکردی مطمئن و ماندگار داشته باشد.
کاربرد کابلشو فول بی متال در اتصال کابلهای مسی و آلومینیومی به شینه
یکی از کاربردهای مهم و اصلی کابلشو فول بی متال، ایجاد اتصال ایمن و بدون افت بین کابلهای مسی و آلومینیومی با شینههای فلزی است. در تابلو برقها معمولا شینه از مس ساخته میشود، اما برای کاهش هزینه، کابلهای ورودی ممکن است از جنس آلومینیوم باشند. در چنین شرایطی، اگر این دو فلز مستقیما به هم متصل شوند، خوردگی الکتروشیمیایی رخ میدهد.
کابلشو فول بی متال به عنوان واسطهای بین این دو فلز عمل میکند و مانع از تماس مستقیم و خوردگی گالوانیکی میشود.
کاربرد کابلشو بیمتال و نوع فول بیمتال آن در صنایع مختلف تقریبا مشابه است، اما نوع فول بیمتال در شرایط سنگینتر عملکرد بهتری دارد. برای مثال در تابلو برقهای صنعتی که دمای کاری بالا یا ارتعاش زیاد دارند، مدل فولادی بهدلیل مقاومت بیشتر گزینهی مطمئنتری است.
کاربردهای متداول کابلشو فول بی متال عبارتاند از:
- تابلوهای برق فشار ضعیف و متوسط در کارخانهها و پستهای توزیع
- سیستمهای قدرت و انتقال انرژی در صنایع فولاد، نفت، گاز و پتروشیمی
- اتصالات بین موتورهای الکتریکی و باسبارها
- مدارهای زمین حفاظتی (Earthing) در محیطهای مرطوب یا خورنده
- ترمینالهای ورودی ژنراتورها و تابلوهای برق اضطراری
در تمام این کاربردها، هدف اصلی حفظ پایداری اتصال، کاهش افت ولتاژ و جلوگیری از افزایش حرارت در نقاط اتصال است. نحوه اتصال کابلشو بیمتال و فول بیمتال معمولا با پرس هیدرولیکی و استفاده از لقمه مناسب انجام میشود تا فشار یکنواخت و اتصال کامل بین سیم و کابلشو برقرار گردد.
استفاده از کابلشو فول بی متال باعث میشود کابلها حتی در جریانهای بالا (مثلا تا ۶۰۰ آمپر) بدون داغی و افت راندمان عمل کنند.
مزایای استفاده از کابلشو فول بی متال در تابلو برقهای فشار ضعیف و متوسط
بهکارگیری کابلشو فول بی متال مزایای فنی و ایمنی قابلتوجهی دارد که باعث شده این نوع کابلشو جایگزین مدلهای مسی یا آلومینیومی در پروژههای صنعتی شود. برخی از مهمترین مزایا عبارتاند از:
۱. جلوگیری از خوردگی الکتروشیمیایی:
وقتی فلزات ناهمجنس در مجاورت رطوبت یا جریان الکتریکی قرار گیرند، دچار واکنش گالوانیکی میشوند. کابلشو فول بی متال با ساختار دو فلزی خود مانع از این واکنش و آسیب کابل میشود.
۲. افزایش طول عمر اتصال:
بهدلیل مقاومت بالا در برابر اکسیداسیون و حرارت، عمر مفید کابلشو در مقایسه با مدلهای معمولی تا دو برابر بیشتر است.
۳. تحمل حرارتی و مکانیکی بالا:
فولاد در مقایسه با آلومینیوم مقاومت حرارتی و فشاری بسیار بیشتری دارد؛ بنابراین این کابلشو در شرایطی که کابل تحت لرزش، گرما یا فشار زیاد است، پایدار میماند.
۴. انتقال جریان با تلفات حداقلی:
بخش مسی کابلشو، رسانایی بالا را تضمین میکند و افت ولتاژ در محل اتصال تقریبا صفر است.
۵. سهولت نصب و نگهداری:
کابلشو فول بی متال بهراحتی با دستگاه پرس هیدرولیک نصب میشود و نیاز به عملیات خاصی ندارد. آبکاری سطحی آن نیز باعث میشود تمیز کردن و بازرسی دورهای آسانتر باشد.
۶. سازگاری با استانداردهای جهانی:
کابلشوهای فول بی متال مطابق استانداردهای DIN و IEC تولید میشوند و در اکثر تابلو برقهای صنعتی قابل استفادهاند.
در مجموع، این کابلشو ترکیبی از کارایی، دوام و ایمنی را در یک قطعه فراهم میکند؛ به همین دلیل در طراحی تابلو برقهای جدید، استفاده از مدل فول بیمتال بهعنوان گزینهی اصلی توصیه میشود.
نکات مهم در انتخاب سایز کابلشو فول بی متال متناسب با سطح مقطع کابل
انتخاب سایز مناسب برای کابلشو فول بی متال بهاندازه کیفیت خود قطعه اهمیت دارد. انتخاب اشتباه ممکن است باعث افت جریان، افزایش دما یا حتی سوختن کابل شود. برای انتخاب درست باید چند عامل کلیدی را در نظر گرفت:
۱. سطح مقطع کابل:
کابلشو باید دقیقا متناسب با قطر و سطح مقطع کابل باشد (برای مثال 25mm²، 50mm²، 95mm² و …). اگر قطر داخلی کابلشو بزرگتر از سیم باشد، پرس کامل انجام نمیشود و در اثر لرزش، اتصال شل خواهد شد.
۲. نوع فلز کابل:
در کابلهای مسی باید بخش ورودی کابلشو از مس باشد و در کابلهای آلومینیومی از آلومینیوم یا آلیاژ مشابه. تطابق فلزات باعث جلوگیری از واکنش گالوانیکی میشود.
۳. میزان جریان عبوری:
هر سایز کابلشو توان عبور جریان مشخصی دارد. بهعنوان نمونه، کابلشو 70mm² برای جریان حدود 250 آمپر مناسب است، در حالی که برای جریانهای بالاتر باید از سایزهای بزرگتر استفاده کرد.
۴. نوع اتصال به شینه یا ترمینال:
اندازه سوراخ پیچ (M6، M8، M10) باید با نوع شینه همخوانی داشته باشد تا اتصال محکم و بدون لقی ایجاد شود.
۵. نحوه نصب:
در نصب با دستگاه پرس هیدرولیکی، انتخاب لقمه (Die) متناسب با سایز کابل اهمیت زیادی دارد. پرس ناکامل باعث افزایش مقاومت و داغشدن محل اتصال خواهد شد.
۶. استاندارد تولید:
همواره از کابلشوهای فول بیمتال با استاندارد DIN 46329 یا IEC 61238 استفاده کنید. کابلشوهای غیراستاندارد معمولا دارای ضخامت کمتر و جوش ضعیفتر بین فلزها هستند.
رعایت این نکات موجب میشود اتصال نهایی ایمن، بادوام و با حداقل تلفات انرژی باشد. بسیاری از برقکاران حرفهای برای انتخاب سایز دقیق، از جدول رنج کابلشو، فیوز و کنتاکتور استفاده میکنند که مرجع استاندارد برای انتخاب تجهیزات حفاظتی و اتصالی است.
جمعبندی
بهطور خلاصه، پاسخ به پرسش کابلشو فول بی متال چیست این است:
کابلشو فول بی متال نوعی سرکابل پیشرفته است که از ترکیب مس و فولاد ساخته شده و برای اتصال کابلهای ناهمجنس (مسی و آلومینیومی) به شینه یا تجهیزات الکتریکی بهکار میرود. این قطعه با حذف خوردگی گالوانیکی، انتقال جریان پایدار و مقاومت مکانیکی بالا، یکی از اجزای حیاتی در تابلوهای برق فشار ضعیف و متوسط محسوب میشود.
در مقایسه با مدلهای مسی یا آلومینیومی، کابلشو فول بی متال عمر طولانیتر، مقاومت بیشتر در برابر حرارت و عملکرد ایمنتری دارد. در هنگام خرید، توجه به سایز، نوع فلز، استاندارد تولید و شرایط کاری مدار بسیار مهم است.
اگر در پروژههای صنعتی خود با ترکیب کابلهای مسی و آلومینیومی سروکار دارید، استفاده از کابلشو فول بی متال بهترین گزینه برای اطمینان از اتصال پایدار، ایمن و بدون افت انرژی خواهد بود.
